紫外透過・可視吸収フィルター（U）

色ガラスフィルター

COLORED GLASS FILTERS

紫外域を透過し、可視域を吸収するバンドパスフィルターです。
主として紫外線のみを取り出すときに用います。水銀灯の代表スペクトル線である253.7nmや365nmの波長を選択的に透過させることができます。

用途：医療機器、検査装置、照明

掲載写真硝種品：U340

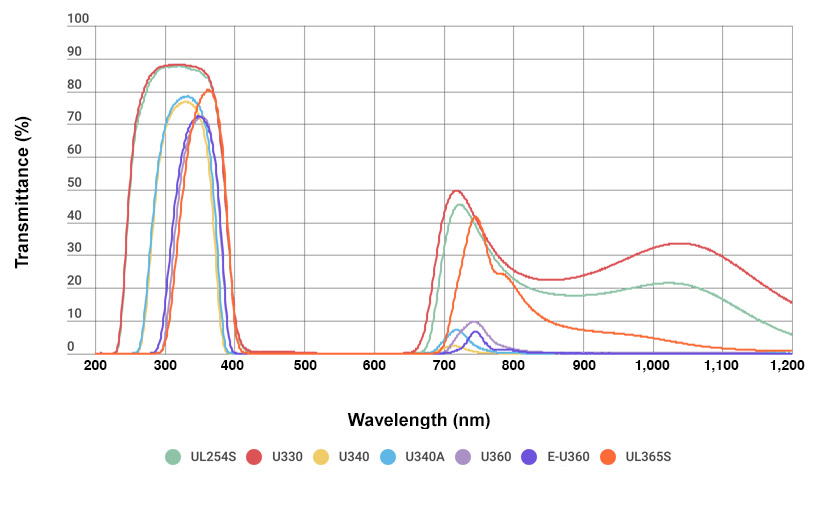

項目	規格値			色度（標準光源A）		厚み	屈折率	化学的性質		熱的性質				機械的性質		比重
	Tmax(%)	T254(%)	T405(%)	x	y	mm	600nm	DW	DA	Tg	Ts	α -30/70	α 100/300	HK	FA	d
U330	85±5	>40	<15	–	–	2.50	1.552	4	5	470	505	82	93	420	230	2.78
U340	75±5	<1.0	<0.1	–	–	2.50	1.571	4	4	530	565	85	96	430	250	2.92
U360	70±5	<0.01	<1.0	–	–	2.50	1.537	3	2	520	560	100	111	560	140	2.74

項目	規格値			色度（標準光源A）		厚み	屈折率	化学的性質		熱的性質				機械的性質		比重
	T254(%)	T310(%)	T365(%)	x	y	mm	600nm	DW	DA	Tg	Ts	α -30/70	α 100/300	HK	FA	d
UL254S	≥70	≥85	≥83	–	–	2.5	1.551	4	3	450	500	93	65	380	220	2.89

項目	規格値				色度（標準光源A）		厚み	屈折率	化学的性質		熱的性質				機械的性質		比重
	T365(%)	T405(%)	T694(%)	T750(%)	x	y	mm	600nm	DW	DA	Tg	Ts	α -30/70	α 100/300	HK	FA	d
UL365S	≥73	≤7	≤3	≤45	–	–	3.25	1.532	1	1	527	687	–	88	490	100	2.61

項目	規格値			色度（標準光源A）		厚み	屈折率	化学的性質		熱的性質				機械的性質		比重
	Tmax(%)	T254(%)	T405(%)	x	y	mm	600nm	DW	DA	Tg	Ts	α -30/70	α 100/300	HK	FA	d
U340A	75±5	<1	<0.1	–	–	2.5	1.565	1	1	609	643	67	80	430	170	2.98

項目	規格値			色度（標準光源A）		厚み	屈折率	化学的性質		熱的性質				機械的性質		比重
	Tmax(%)	T254(%)	T405(%)	x	y	mm	600nm	DW	DA	Tg	Ts	α -30/70	α 100/300	HK	FA	d
E-U360	70±5	<0.01	<1.0	–	–	2.5	1.531	3	1	516	557	-	98	525	90	2.69

※ 記載データは代表値であり、また、改良のために予告なしに変更することがありますのでご承知下さい。

お客様のご希望に合わせたサイズに加工した研磨品をご提供致します。
標準品として以下のサイズをご用意しております。

硝種	外径 (mm)	肉厚 (mm)	表面仕上げ	標準価格（税込）
U330	50×50	2.5	光学研磨	¥12,430
U340	50×50	2.5	光学研磨	¥12,430
U360	50×50	2.5	光学研磨	¥12,430
UL254S	50×50	2.5	光学研磨	¥15,400
UL365S	50×50	3.25	光学研磨	¥15,400
U340A	50×50	2.5	光学研磨	¥15,400
E-U360	50×50	2.5	光学研磨	¥15,400
